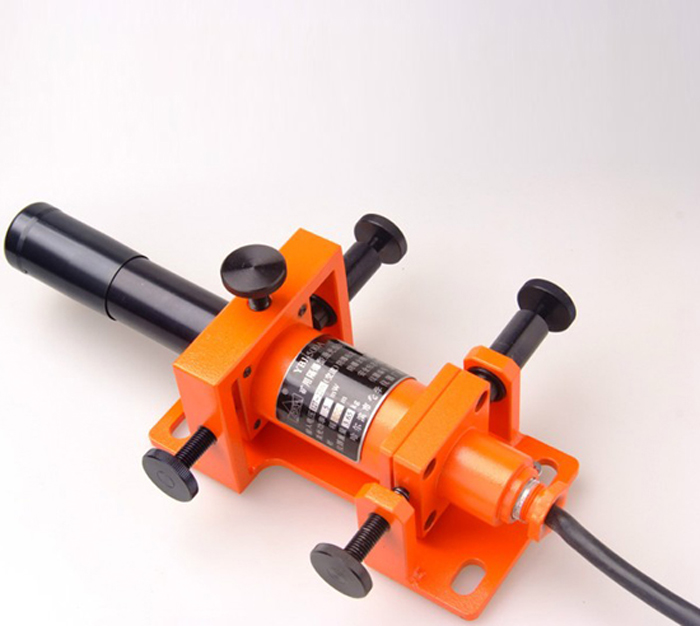

哈光煤矿专用隔爆型激光指向仪YBJ-500A
该系列产品主要应用于 用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位。
一、概述
1．产品特点
哈光煤矿专用隔爆型激光指向仪YBJ-500A是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器安装采用固定式，可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。
2．执行标准
GB3836-2010 MT870-2000 Q/HGY22-2012企业技术条件
3．主要用途及适用范围
仪器主要用于煤矿井下巷道开采时提供中腰线精准定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。
4．仪器型号定义
注：YBJ-500A矿用隔爆型激光指向仪
5．使用环境
大气压：86kPa～110kPa
环境温度：-20℃～+40℃
空气相对湿度：≤95%RH（+25℃时）
含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中
在无明显破坏绝缘的气体或蒸汽的环境中
污染等级：3级
